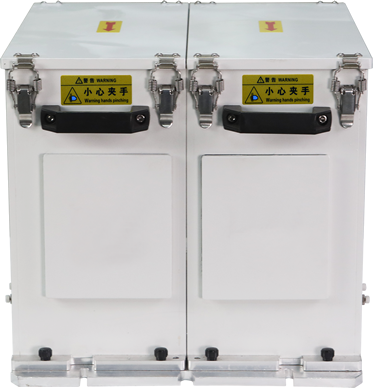

一、产品功能
该产品可用于30-67000MHz频段范围，TIEOK屏蔽设备可广泛用于无线通讯类产品, 如手机、路由器、无线键鼠、无线网卡、无线耳机、无线遥控、GSM、WCDMA、WiMAX、LTE、WLAN、Wi-Fi、Bluetooth蓝牙、GNSS、DAB/DMB、RFID、物联网智能家居、物联网智能汽车、物联网医疗保健、物联网可穿戴设备等无线通讯类产品的当前和未来的无线通信技术验证。TIEOK的屏蔽设备可改善及保障测试环境，用于完成辅助测试环境搭建，把会影响测试正常进行的干扰因素屏蔽掉，保障测试中的性能指标等数据误差最小，让RF测试更精确，保障无线通讯类产品的板测、终测等RF测试顺利进行。TIEOK屏蔽箱可用于多频带无限制的移动设备测量，在所有频段中保持稳定有效的屏蔽性能，是移动设备测量的理想选择。
二、产品基本指标
|
类别
|
指标说明
|
|
操作方式
|
气动-全自动
|
|
可测最大工件(宽)*(深)*(高)
|
105*190*30 mm *2工位
|
|
箱体尺寸(宽)*(深)*(高)
|
360*510*320 mm
|
|
屏蔽腔箱体工艺
|
铝合金拼接
|
|
外观颜色
|
9003灰白
|
|
重量
|
50kg
|
|
隔离度屏蔽衰减指标
|
100 - 2000 MHz > -75dB
|
|
2000 - 3000 MHz > -75dB
|
|
3000 - 8000 MHz > -70dB
|
三、产品技术指标
|
类别
|
指标说明
|
|
适用场景
|
PCBA RF传导测试
|
|
工作频段
|
0.3GHz–5.8GHz
|
|
隔离度屏蔽衰减指标
|
0.3GHz–5.8GHz≧-70dB
|
|

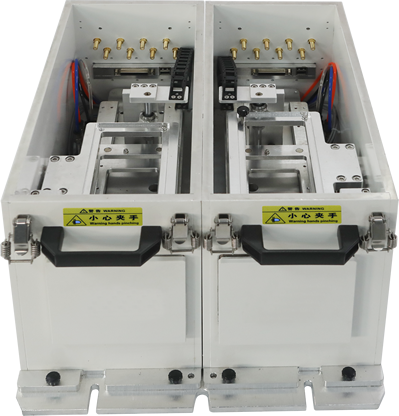

结构特征
|
双门、双抽屉、独立双机拼装组合
|
|
抽屉伸缩行程
|
250mm
|
|
DUT夹具
|
预留夹具标准安装模组，夹具本体客户自备
|
|
结构件最小寿命
|
≥50万次或1年
|
|
设备放置方式
|
铝板可定位底座
|
|
动作方式
|
手动：按键 / 自动：指令
|
|
外挂软件辅助
|
可选（可实现手动模式下的自动化作业，如自动点击测试按钮、自动判断结果、自动开门等）
|
|
接地电阻
|
≥100Ω
|
|
吸波材料
|
无
|
|
耦合天线
|
无
|
|
CPK指数
|
≥1.33
|
|
通信端口
|
RS232串口/网络RJ45可选
|
|
供电方式
|
C14品字公头/AC220V
|
|
供气方式
|
6mm插管接口/(4~6kg/cm2)
|
|

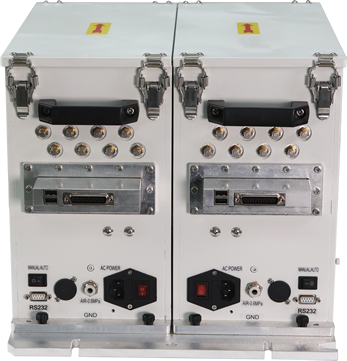

EMI滤波接口配置
|
|
类型
|
SMA-SMA
|
USB2.0
|
DB9
|
DB25
|
X
|
X
|
X
|
|
数量
|
16
|
4
|
0
|
2
|
X
|
X
|
X
|
|

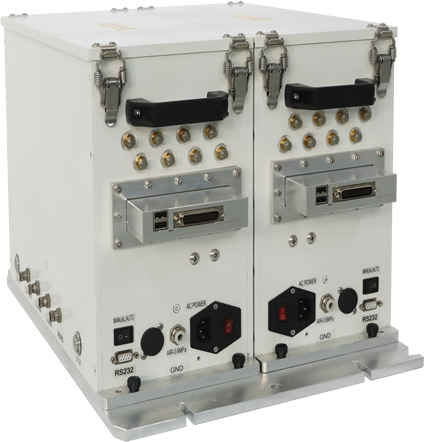

普通外部接口配置
|
|
类型
|
AC电源
|
手/自动
|
6mm气管插座
|
4mm接地柱
|
USB2.0
|
DB9
|
RJ45
|
|
数量
|
2
|
2
|
2
|
2
|
0
|
2
|
0
|
四、EMI滤波接口指标
|
接口规格
|
指标说明
|
屏蔽效能
（静态带壳实测）
|
|
USB3.0
AF母座
|
传输速率Max.5000Mbps，电源端DC50V Max.3A
|
> 70dB 0.5-2GHz
> 70dB 2-3GHz
> 60dB 3-8GHz
|
|
USB2.0
AF母座
|
传输速率Max.480Mbps，电源端DC50V Max.5A
|
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
|
|
RJ45
千兆网口
|
传输速率Max.1000Mbps，电源端 DC50V Max.3A
|
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
|
|
RJ45
百兆网口
|
传输速率Max.100Mbps，支持802.3AT(POE+) 电源端DC50V Max.3A
|
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
|
|
DB9接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB9接口 (供电)
公→母
|
DC100V Max.6A ，压降±0.1V
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB15/VGA接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB25接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB37接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
HDMI接口
AF母座
|
传输速率Max.3200Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DC接口
5.5*2.1 公座
|
DC100V Max.5A 压降±0.15V
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
|
|
香蕉插座H-3007
4mm*30mm
|
AC500V/DC1000V Max.10A 压降±0.1V
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
|
|
AC接口
品字型三脚
C14公→C13母
|
4700PF AC250V Max.20A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
|
*治具载板（出厂标配）：上载板底面距下载板表面非工作状态的间距44mm，工作状态的最小间距24mm，上载板气缸下压工作行程20mm。
六、配套夹具制作说明

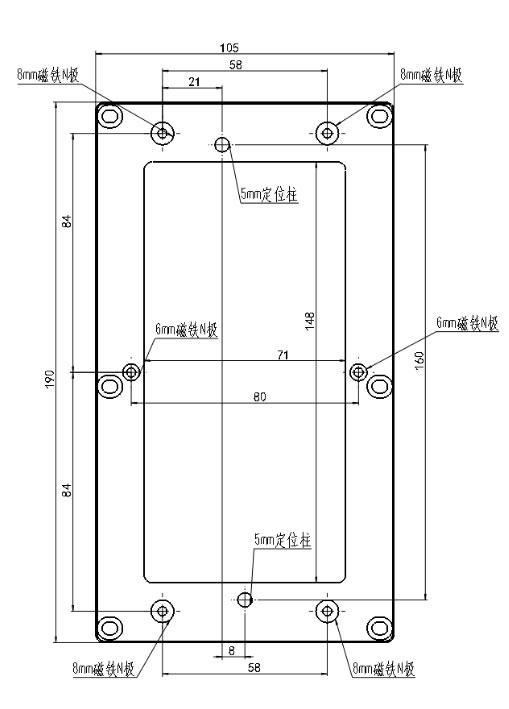

1. 夹具上压板外形尺寸及定位方式参考（以中心点确认相对尺寸）

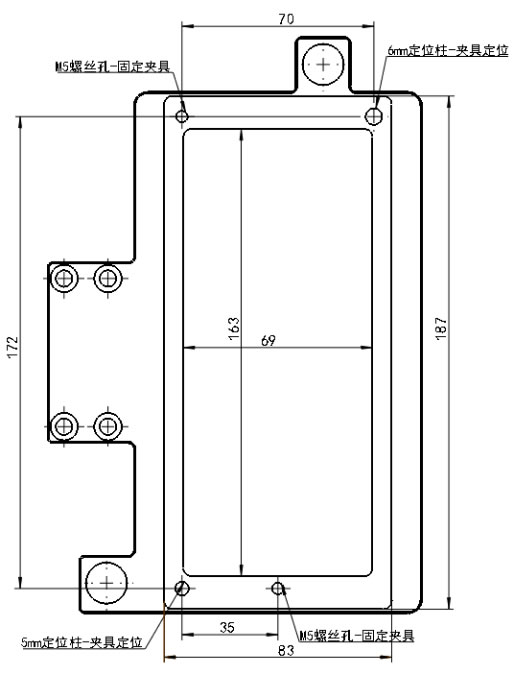

2. 夹具下托板外形尺寸及定位方式（夹具上磁铁S极与屏蔽箱上N极吸合

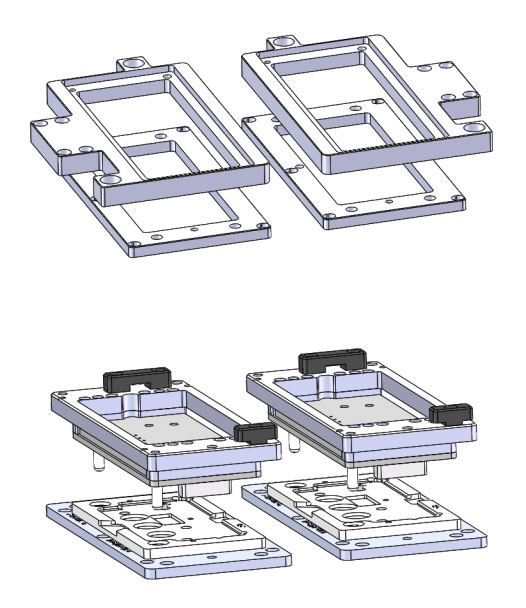

3.夹具上下模组3D配合示意图

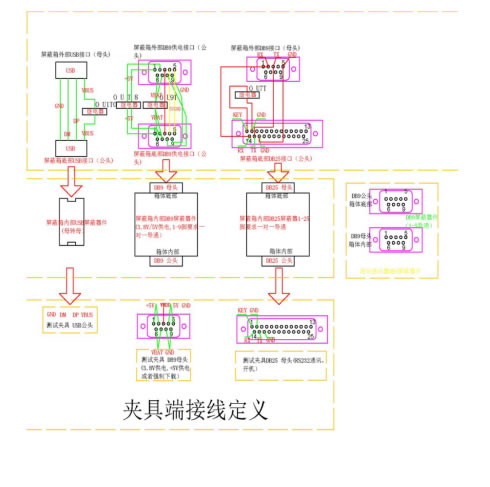

4. 夹具接线方式
A:上针板（顶部）走线：
1. 夹具供电接口：DB9母头，线长350mm
2. 夹具USB接口：USB2.0公头，线长350mm
3. 夹具通讯接口：DB25母头，线长350mm
4. RF线材，SMA-内螺内针直头，线长300mm—350mm
B:下针板（底部）走线：
接头与类型参考上针板，线材长度为900mm-950mm
TIEOK单片机控制标准指令-中诺版
1、串口设置:波特率：9600位/s，数据位：8位，效验位：无 ，停止位1位,周期间隔 >100ms
2. 网口设置（选配）：单片机端口工作方式：TCP Client,端口号：20108，远程PC端口：8234,静态IP：192.168.1.（51-58），目标IP：192.168.1.100；远程PC端工作方式：TCP server, 远程PC IP：192.168.1.100，端口号：8234。根据需求选择对应的连接对像IP即可通讯。
3、控制的指令（指令字符串前缀TK为起始位，后缀 RN 代表Windows下的换行定义与终止位）
|
控制指令
|
执行成功后返回
|
动作描述
|
|
TKMANUALRN
|
TKMANUALOKRN
|
解除按钮锁定，启动手动模式：程序启动后发送该命令解除按钮锁定，使操作员可以通过按钮控制屏蔽箱开关
|
|
TKAUTORN
|
TKAUTOOKRN
|
锁定按钮，启动电脑控制模式：在需要禁止操作员手动控制屏蔽箱时，发送该命令，锁定外部按钮（除急停按键外）
|
|
OUT
|
$OUT#RN
HOMERN
OPENRN
|
完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。
|
|
IN
|
$IN#RN
CLOSERN
READYRN
|
完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。
|
|
手动关门按键
|
OPENRN
USBORN
|
完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。
|
|
手动开门按键
|
DUT
CLOSERN
USBCRN
|
完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。
|
|
TKPASSRN
|
TKPASSOKRN
|
输出外部OK状态
|
|
TKFAILRN
|
TKFAILOKRN
|
输出外部NG状态
|
|
TKSTATUSRN
|
TKOPENRN
TKCLOSERN
|
输出箱门是开启的状态
输出箱门是关闭的状态
|
|
TKSTARTONRN
|
TKSTARTONOKRN
|
DUT开机键电路接通
|
|
TKSTARTOFFRN
|
TKSTARTOFFOKRN
|
DUT开机键电路断开
|
|
TKDCONEONRN
|
TKDCONEONOKRN
|
DUT端DC-1路 (或强制下载)供电接通
|
|
TKDCONEOFFRN
|
TKDCONEOFFOKRN
|
DUT端DC-1 路(或强制下载)供电断开
|
|
TKDCTWOONRN
|
TKDCTWOONOKRN
|
DUT端DC-2路供电接通
|
|
TKDCTWOOFFRN
|
TKDCTWOOFFOKRN
|
DUT端DC-2路供电断开
|
|
TKUSBONRN
|
TKUSBONOKRN
|
DUT端USB线路接通
|
|
TKUSBOFFRN
|
TKUSBOFFOKRN
|
DUT端USB线路断开
|
|
TKRUNONRN
|
TKRUNONOKRN
|
测试开始状态锁定
|
|
TKTESTRN
|
TKTESTONRN
TKTESTIOFFRN
|
输出箱子是测试中的状态
输出箱子是未测试的状态
|
|
TKWAITRN
|
TKWAITONRN
|
测试位置空闲
|
|
TKWAITOFFRN
|
测试位置占用
|
|
TKFILLRN
|
TKFILLOKRN
|
测试位置DUT放置完成
|
|
TKNULLRN
|
TKNULLOKRN
|
测试位置DUT取走完成
|
|
TKALARMRN
|
TKALARMOKRN
|
输出启动外部报警装置
|
|
TKALARMOFFRN
|
TKALARMOFFOKRN
|
输出关闭外部报警装置
|
|
