名称：	TK-C1454AZ-支架式耦合屏蔽箱
型号：	TK-C1454AZ
分类：	RF电磁屏蔽箱

详细介绍

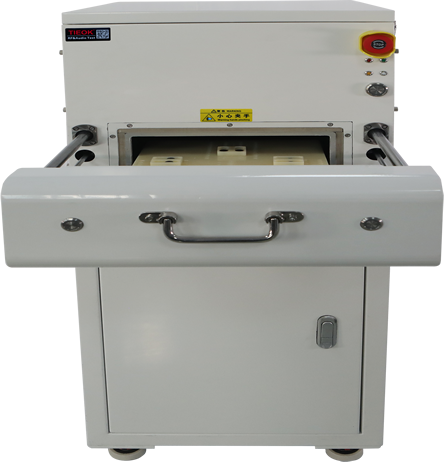

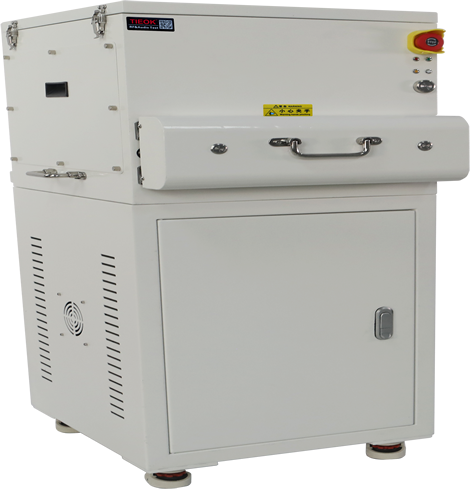

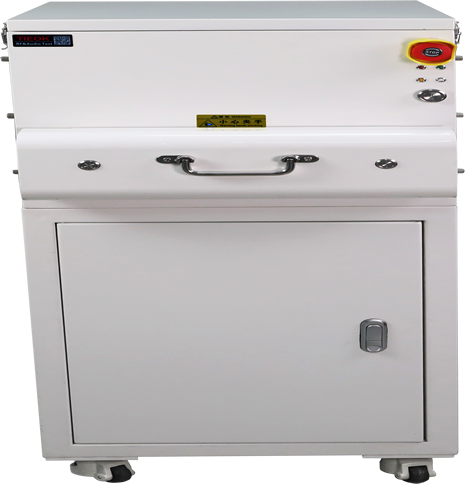

TK-C1454AZ-支架式耦合屏蔽箱

一、产品功能

该产品可用于30-67000MHz频段范围，TIEOK屏蔽设备可广泛用于无线通讯类产品, 如手机、路由器、无线键鼠、无线网卡、无线耳机、无线遥控、GSM、WCDMA、WiMAX、LTE、WLAN、Wi-Fi、Bluetooth蓝牙、GNSS、DAB/DMB、RFID、物联网智能家居、物联网智能汽车、物联网医疗保健、物联网可穿戴设备等无线通讯类产品的当前和未来的无线通信技术验证。TIEOK的屏蔽设备可改善及保障测试环境，用于完成辅助测试环境搭建，把会影响测试正常进行的干扰因素屏蔽掉，保障测试中的性能指标等数据误差最小，让RF测试更精确，保障无线通讯类产品的板测、终测等RF测试顺利进行。TIEOK屏蔽箱可用于多频带无限制的移动设备测量，在所有频段中保持稳定有效的屏蔽性能，是移动设备测量的理想选择。

二、产品基本指标

类别	指标说明
操作方式	气动-全自动
可测最大工件(宽)(深)(高)	26030045 mm

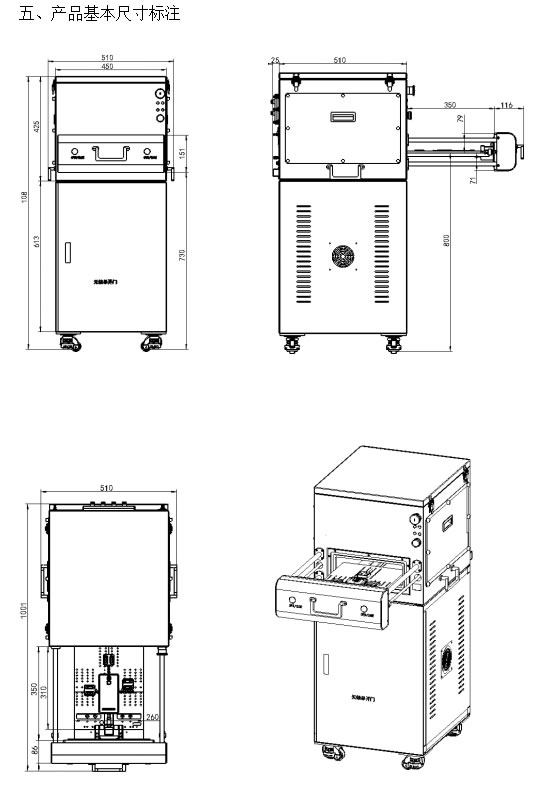

箱体尺寸(宽)(深)(高)	5106501120mm
箱体材质	304激光焊接
外观颜色	9003灰白
重量	90kg
箱体屏蔽效能 (未安装滤波接口时的测量值)	100 - 2000 MHz > 80dB
	2000 - 3000 MHz > 80dB
	3000 - 8000 MHz > 75dB

三、产品技术指标

类别			指标说明
适用场景			整机RF耦合测试
标配工作频段			0.3GHz–5.8GHz
屏蔽腔隔离度			0.3GHz–5.8GHz≧75dB
结构特征			抽屉式开合
抽屉伸缩行程			350mm
DUT夹具			配可调定位夹具（4-13寸手机/平板）
结构件最小寿命			≥50万次或1年
设备放置方式			落地柜式
动作方式			手动：按键 / 自动：指令
外挂软件辅助			可选（可实现手动模式下的自动化作业，如自动点击测试按钮、自动判断结果、自动开门等）
接地电阻			≥100Ω
吸波材料			30尖锥
耦合天线			TK-96076A*2只/ VSWR <2.5
CPK指数			≥1.33
通信端口			RS232 DB9串口
供电方式			C14品字公头 / AC220V
供气方式			6mm插管接口 / (4~6kg/cm2)
EMI滤波接口配置
类型	N-SMA	USB2.0		DB9	X	X	X	X
数量	8	1		1	X	X	X	X

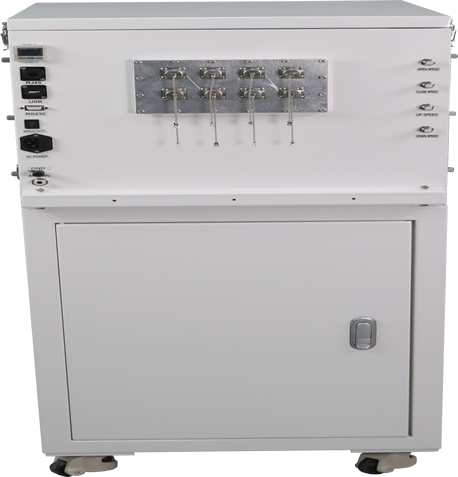

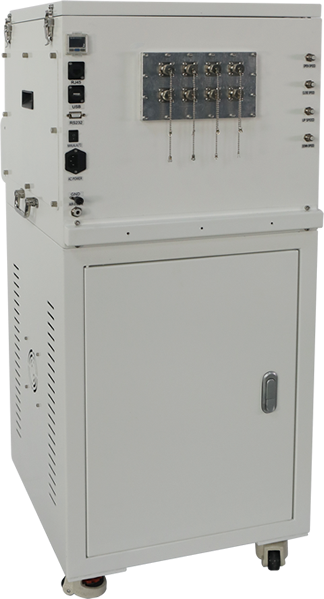

普通外部接口配置
类型	AC电源	手/自动		6mm气管插座	4mm接地柱	RS232	RJ45	USB2.0
数量	1	1		1	1	1	1	1

四、EMI滤波接口指标

接口规格

指标说明

屏蔽效能

（静态带壳实测）

USB3.0

AF母座

传输速率Max.5000Mbps，电源端DC50V Max.3A

> 70dB 0.5-2GHz

> 70dB 2-3GHz

> 60dB 3-8GHz

USB2.0

AF母座

传输速率Max.480Mbps，电源端DC50V Max.5A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

千兆网口

传输速率Max.1000Mbps，电源端 DC50V Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

百兆网口

传输速率Max.100Mbps，支持802.3AT(POE+) 电源端DC50V Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

DB9接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB9接口 (供电)

公→母

DC100V Max.6A ，压降±0.1V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB15/VGA接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB25接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB37接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

HDMI接口

AF母座

传输速率Max.3200Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DC接口

5.5*2.1 公座

DC100V Max.5A 压降±0.15V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

香蕉插座H-3007

4mm*30mm

AC500V/DC1000V Max.10A 压降±0.1V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

五、可选配的耦合测试天线清单

天线型号	规格/接口	性能指标
TK-93026耦合板	50308 mm MCX(f)	频段范围：800~6000MHz VSWR <1.7
TK-93023耦合板	50308 mm MCX(f)	频段范围：700~3000MHz VSWR <1.7
TK-93021A耦合板	707012 mm SMB(f)	频段范围：80~2650MHz VSWR <1.7
TK-93021B耦合板	707012 mm SMA(M)	频段范围：80~2650MHz VSWR <1.7
TK-93024耦合板	7013012 mm SMA(f)	频段范围：80~2650MHz VSWR <1.7
TK-93060右旋耦合板	11013016 mm SMA(M)	频段范围：800~6000MHz VSWR <2.2
TK-93061左旋耦合板	11013016 mm SMA(M)	频段范围：800~6000MHz VSWR <2.2
TK-93020耦合板	14021012 mm SMA(f)	频段范围：80~2650MHz VSWR <1.7
TK-1575耦合板	606011 mm SMA(M)	频段范围：1575±5MHz VSWR <1.5
TK-1561耦合板	606011 mm SMA(M)	频段范围：1561±5MHz VSWR <1.5
TK-93066A 耦合天线	2001603 mm SMA(M)	频段范围：600MHz-6GHz ≤2.5（1GHz-6GHz） ≤3.5（600MHz-1GHz）
TK-93086A 耦合天线	1801403 mm SMA(M)	频段范围：800MHz-6GHz ≤2（800MHz-6GHz） ≤4（700MHz-800MHz）
TK-96076A 耦合天线	1501203 mm SMA(M)	频段范围：700MHz-6GHz VSWR <2.5
TK-98076B 耦合天线	100843 mm SMA(M)	频段范围：698MHz-6GHz ≤3（698MHz-960MHz） ≤4.5（960MHz-1710MHz） ≤2.5（1710MHz-6000MHz）
TK-98076X 十字全向耦合天线	10010086 mm SMA(M)	频段范围：698MHz-6GHz ≤3（698MHz-960MHz） ≤4.5（960MHz-1710MHz） ≤2.5（1710MHz-6000MHz）

注：TIEOK品牌有适用5G标准的耦合测试天线，天线频段范围：18GHz -67GHz。

TIEOK单片机控制标准指令

1、串口设置:波特率：9600位/s，数据位：8位，效验位：无，停止位1位,周期间隔 >100ms

2. 网口设置（选配）：单片机端口工作方式：TCP Client,端口号：20108，远程PC端口：8234,静态IP：192.168.1.（51-58），目标IP：192.168.1.100；远程PC端工作方式：TCP server, 远程PC IP：192.168.1.100，端口号：8234。根据需求选择对应的连接对像IP即可通讯。

3、控制的指令（指令字符串前缀TK为起始位，后缀 RN 代表Windows下的换行定义与终止位）

控制指令	执行成功后返回	动作描述
TKMANUALRN	TKMANUALOKRN	解除按钮锁定，启动手动模式：程序启动后发送该命令解除按钮锁定，使操作员可以通过按钮控制屏蔽箱开关
TKAUTORN	TKAUTOOKRN	锁定按钮，启动电脑控制模式：在需要禁止操作员手动控制屏蔽箱时，发送该命令，锁定外部按钮（除急停按键外）
OPEN	OPENRN USBORN	完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。
CLOSE	DUT CLOSERN USBCRN	完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。
手动关门按键	OPENRN USBORN	完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。
手动开门按键	DUT CLOSERN USBCRN	完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。
TKPASSRN	TKPASSOKRN	输出外部OK状态
TKFAILRN	TKFAILOKRN	输出外部NG状态
TKSTATUSRN	TKOPENRN TKCLOSERN	输出箱门是开启的状态输出箱门是关闭的状态
TKSTARTONRN	TKSTARTONOKRN	DUT开机键电路接通
TKSTARTOFFRN	TKSTARTOFFOKRN	DUT开机键电路断开
TKDCONEONRN	TKDCONEONOKRN	DUT端DC-1路 (或强制下载)供电接通
TKDCONEOFFRN	TKDCONEOFFOKRN	DUT端DC-1 路(或强制下载)供电断开
TKDCTWOONRN	TKDCTWOONOKRN	DUT端DC-2路供电接通
TKDCTWOOFFRN	TKDCTWOOFFOKRN	DUT端DC-2路供电断开
TKUSBONRN	TKUSBONOKRN	DUT端USB线路接通
TKUSBOFFRN	TKUSBOFFOKRN	DUT端USB线路断开
TKRUNONRN	TKRUNONOKRN	测试开始状态锁定
TKTESTRN	TKTESTONRN TKTESTIOFFRN	输出箱子是测试中的状态输出箱子是未测试的状态
TKWAITRN	TKWAITONRN	测试位置空闲
TKWAITRN	TKWAITOFFRN	测试位置占用
TKFILLRN	TKFILLOKRN	测试位置DUT放置完成
TKNULLRN	TKNULLOKRN	测试位置DUT取走完成
TKALARMRN	TKALARMOKRN	输出启动外部报警装置
TKALARMOFFRN	TKALARMOFFOKRN	输出关闭外部报警装置
X8按钮ON	TKSHOTRN	开门状态下：X8状态为0时输出指令，触发上位机拍照扫码
