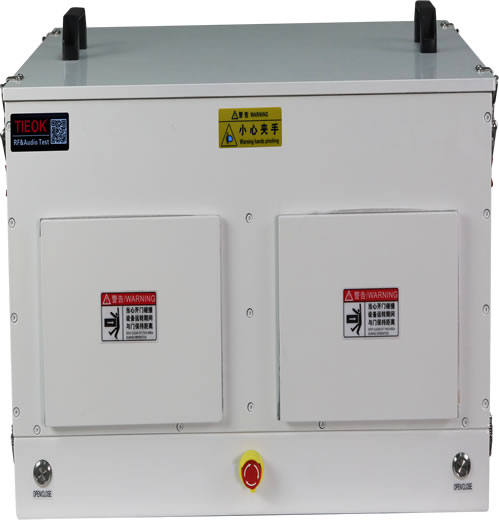

一、产品功能
该产品可用于30-67000MHz频段范围，TIEOK屏蔽设备可广泛用于无线通讯类产品, 如手机、路由器、无线键鼠、无线网卡、无线耳机、无线遥控、GSM、WCDMA、WiMAX、LTE、WLAN、Wi-Fi、Bluetooth蓝牙、GNSS、DAB/DMB、RFID、物联网智能家居、物联网智能汽车、物联网医疗保健、物联网可穿戴设备等无线通讯类产品的当前和未来的无线通信技术验证。TIEOK的屏蔽设备可改善及保障测试环境，用于完成辅助测试环境搭建，把会影响测试正常进行的干扰因素屏蔽掉，保障测试中的性能指标等数据误差最小，让RF测试更精确，保障无线通讯类产品的板测、终测等RF测试顺利进行。TIEOK屏蔽箱可用于多频带无限制的移动设备测量，在所有频段中保持稳定有效的屏蔽性能，是移动设备测量的理想选择。
二、产品基本指标
|
类别
|
指标说明
|
|
操作方式
|
气动-全自动
|
|
可测最大工件(宽)*(深)*(高)
|
190*280*45 mm *2工位
|
|
箱体外观尺寸(宽)*(深)*(高)
|
615*580*395 mm
|
|
箱体材质
|
铝合金拼接
|
|
外观颜色
|
9003灰白
|
|
重量
|
60kg
|
|
隔离度屏蔽衰减指标
|
100 - 2000 MHz > -75dB
|
|
2000 - 3000 MHz > -75dB
|
|
3000 - 6000 MHz > -70dB
|
三、产品技术指标
|
类别
|
指标说明
|
|
适用场景
|
PCBA RF传导测试（网通类产品专用）
|
|
工作频段
|
0.3GHz–8GHz
|
|
隔离度屏蔽衰减
|
0.3GHz–8GHz≧-70dB
|
|

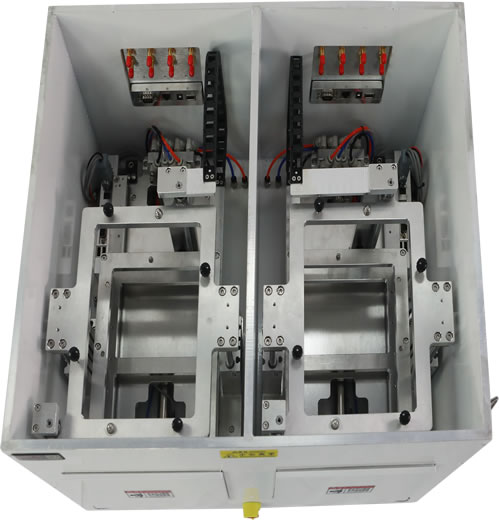

结构特征
|

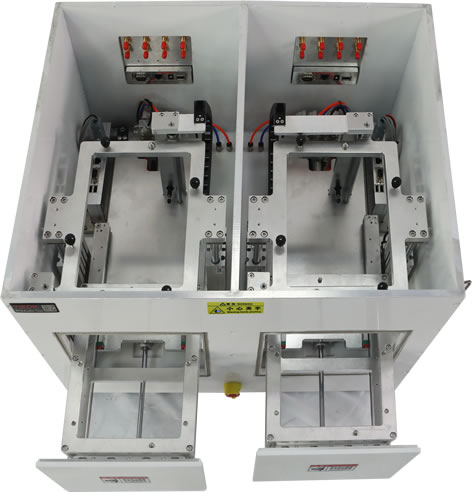

双门、双抽屉、双仓二合一（独立控制）
|
|
抽屉伸缩行程
|
300mm
|
|
DUT夹具
|
预留夹具标准安装模组，夹具本体客户自备
|
|
结构件最小寿命
|
≥50万次或1年
|
|
设备放置方式
|
橡胶脚垫(25*20*13)
|
|
动作方式
|
手动：按键 / 自动：指令
|
|
外挂软件辅助
|
可选（可实现手动模式下的自动化作业，如自动点击测试按钮、自动判断结果、自动开门等）
|
|
接地电阻
|
≥100Ω
|
|
吸波材料
|
无
|
|
耦合天线
|
无
|
|
CPK指数
|
≥1.33
|
|
通信端口
|
RS232 DB9串口（RJ45网口可选）
|
|
供电方式
|
C14品字公头/AC220V
|
|
供气方式
|
6mm插管接口/(4~6kg/cm2)
|
|
EMI滤波接口配置(标配)
|
|
类型
|
SMA-SMA
|
USB2.0
|
DB9
|
DC
|
RJ45
|
X
|
X
|
|
数量
|
16
|
4
|
2
|
2
|
2
|
X
|
X
|
|
普通外部接口配置
|
|
类型
|
AC电源
|
手/自动
|
8mm气管插座
|
4mm接地柱
|
RJ45
|
DB9
|
X
|
|
数量
|
1
|
1
|
1
|
1
|
2
|
2
|
X
|
四、EMI滤波接口指标
|
接口规格
|
指标说明
|
屏蔽效能
（静态带壳实测）
|
|
USB3.0
AF母座
|
传输速率Max.5000Mbps，电源端DC50V Max.3A
|
> 70dB 0.5-2GHz
> 70dB 2-3GHz
> 60dB 3-8GHz
|
|
USB2.0
AF母座
|
传输速率Max.480Mbps，电源端DC50V Max.5A
|
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
|
|
RJ45
千兆网口
|
传输速率Max.1000Mbps
|
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
|
|
RJ45
百兆网口
|
传输速率Max.100Mbps，支持802.3AT(POE+) 电源端DC50V Max.3A
|
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
|
|
DB9接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB9接口 (供电)
公→母
|
DC100V Max.6A ，压降±0.1V
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB15/VGA接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB25接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DB37接口
公→母
|
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
HDMI接口
AF母座
|
传输速率Max.3200Mbps，电源端 DC50V Max.3A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
|
|
DC接口
5.5*2.1 公座
|
DC100V Max.5A 压降±0.15V
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
|
|
香蕉插座H-3007
4mm*30mm
|
AC500V/DC1000V Max.10A 压降±0.1V
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
|
|
AC接口
品字型三脚
C14公→C13母
|
4700PF AC250V Max.20A
|
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
|
*治具载板（出厂标配）：上载板底面距下载板表面非工作状态的间距84mm，工作状态的最小间距34mm，上载板气缸下压工作行程50mm。

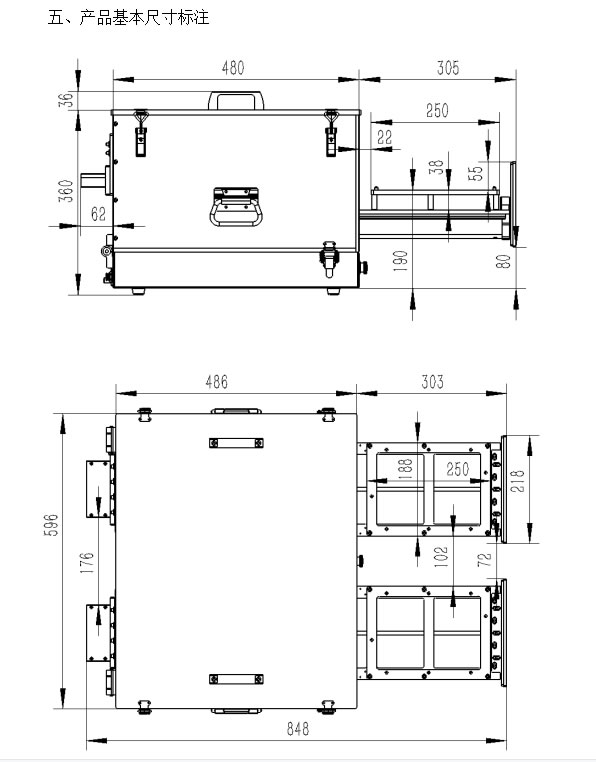

六、配套夹具制作说明

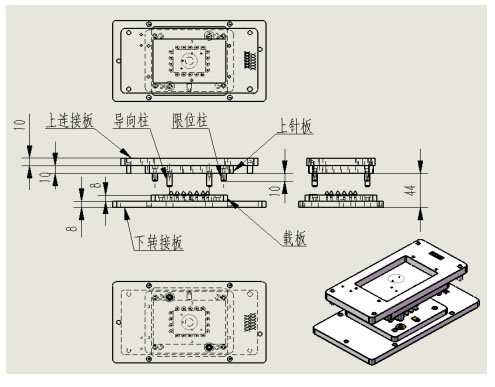

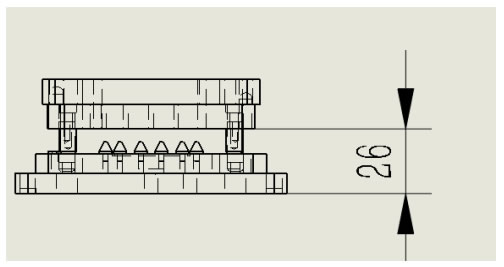

1.夹具上下模结构图

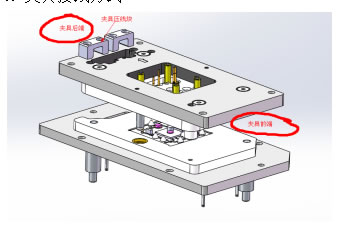

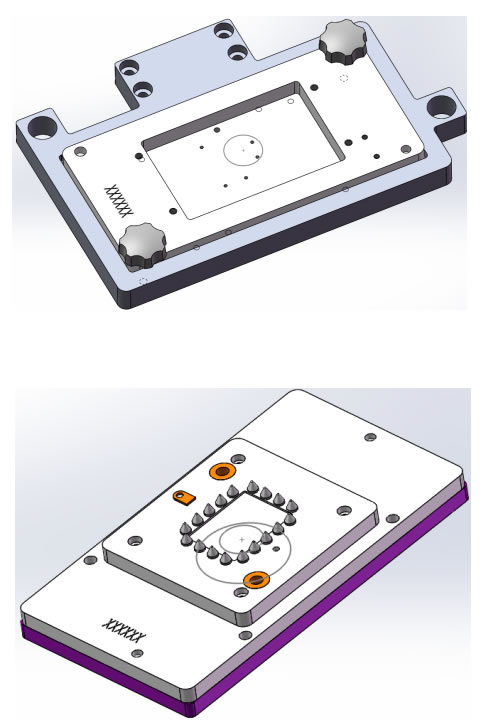

2. 夹具上模组件，夹具下模组件
压合前:上针板与下模底板距离H=84MM
压合后:上针板与下模底板距离H=36MM

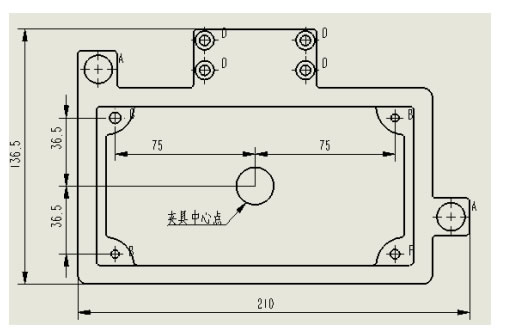

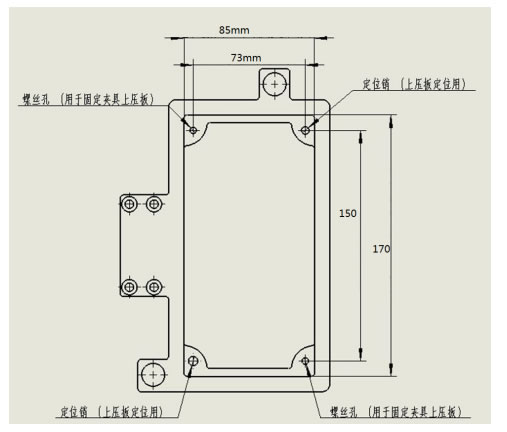

3. 夹具上压板外形尺寸及定位尺寸参考（治具定位柱孔大于10.5）

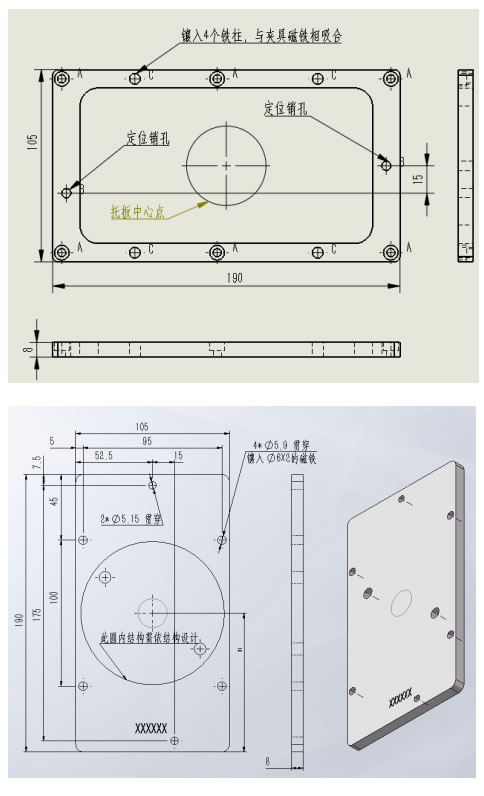

4. 夹具下托板外形及定位尺寸参考（夹具磁铁为N极与屏蔽箱端S极吸合）

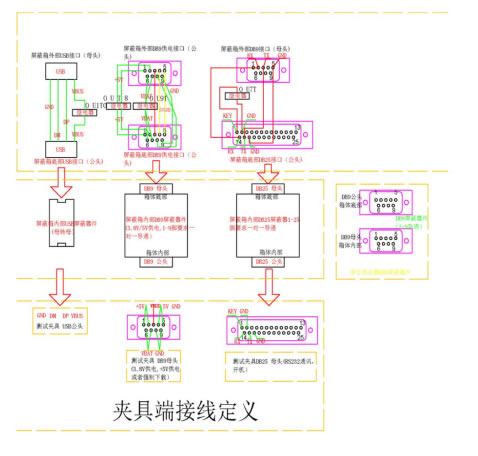

5. 夹具接线方式
 \
6. 夹具接线方式
A:如上针板（顶部）走线：
1. 夹具供电接口：DB9母头/DC公头，线长600mm
2. 夹具USB接口：USB2.0公头，线长600mm
3. 夹具网络接口：RJ45，线长600mm
4. RF线材，SMA-内螺内针直头，线长500mm
B:如下针板（底部）走线：
接头与类型参考上针板，线材长度为1000mm
TIEOK单片机控制标准指令-兼容版
1、串口设置:波特率：38400位/s，数据位：8位，效验位：无 ，停止位1位,周期间隔 >100ms
2. 网口设置（选配）：波特率：115200位/s，端口工作方式：TCP Client,端口号：20108，远程PC端口：8234,静态IP：192.168.1.（51-58），目标IP：192.168.1.100；远程PC端工作方式：TCP server, 远程PC IP：192.168.1.100，端口号：8234。根据需求选择对应的连接对像IP即可通讯。
3、控制的指令（指令字符串前缀TK为起始位，后缀 RN 代表Windows下的换行定义与终止位）
|
控制指令
|
执行成功后返回
|
动作描述
|
|
Local,closeboxRN
|
Local,closeboxok RN
|
完成整套关箱动作，串口发送：关闭屏蔽箱并下压夹具。
|
|
Local,openboxRN
|
Local,openboxok RN
|
完成整套开箱动作，串口发送：夹具抬升并开启屏蔽箱。
|
|
closeboxRN
|
closeboxok RN
|
完成整套关箱动作，网口发送：关闭屏蔽箱并下压夹具。
|
|
openboxRN
|
openboxok RN
|
完成整套开箱动作，网口发送：夹具抬升并开启屏蔽箱。
|
|
CLOSEBINRN
|
CLOSEBINOK RN
|
手动模式下：发送该命令，关闭屏蔽箱并下压。
|
|
OPENBINRN
|
|
手动模式下：使用该命令，开启屏蔽箱。
|
|
手动关门按键
|
DUT
CLOSEBINOK RN
|
完成整套关箱动作
|
|
手动开门按键
|
|
完成整套开箱动作
|
|
Local,open,10RN
Local,close,10RN
|
Local,finishedRN
|
串口：继电器Y10=0接通（默认USB接通）
串口：继电器Y10=1断开（默认USB断开）
|
|
Local,open,9RN
Local,close,9RN
|
Local,finishedRN
|
串口：继电器Y9=0接通（默认DC3.8V接通）
串口：继电器Y9=1断开（默认DC3.8V断开）
|
|
Local,open,8RN
Local,close,8RN
|
Local,finishedRN
|
串口：继电器Y8=0接通（默认DC5V接通）
串口：继电器Y8=1断开（默认DC5V断开）
|
|
Local,open,7RN
Local,close,7RN
|
Local,finishedRN
|
串口：继电器Y7=0接通（默认模拟开机键接通）
串口：继电器Y7=1断开（默认模拟开机键断开）
|
|
open,10RN
close,10RN
|
finishedRN
|
网口：继电器Y10=0接通（默认USB接通）
网口：继电器Y10=1断开（默认USB断开）
|
|
open,9RN
close,9RN
|
finishedRN
|
网口：继电器Y9=0接通（默认DC3.8V接通）
网口：继电器Y9=1断开（默认DC3.8V断开）
|
|
open,8RN
close,8RN
|
finishedRN
|
网口：继电器Y8=0接通（默认DC5V接通）
网口：继电器Y8=1断开（默认DC5V断开）
|
|
open,7RN
close,7RN
|
finishedRN
|
网口：继电器Y7=0接通（默认模拟开机键接通）
网口：继电器Y7=1断开（默认模拟开机键断开）
|
|
