类别

指标说明

操作方式

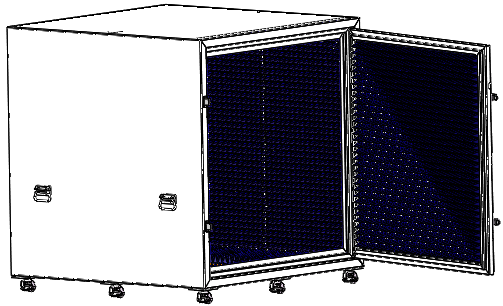

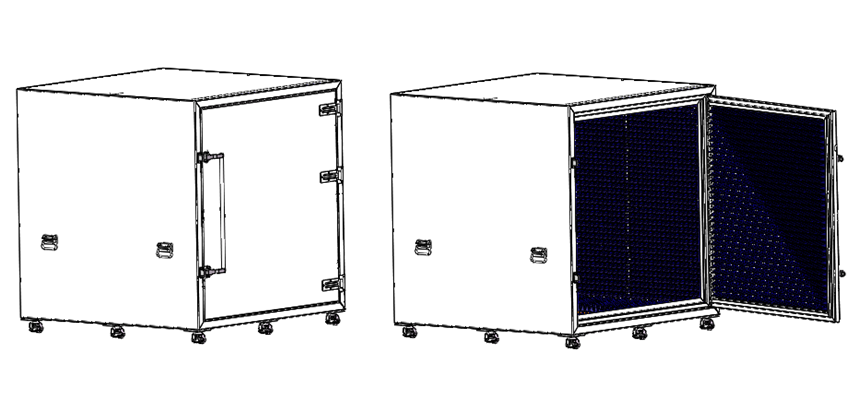

手动侧开门

内部尺寸(宽)*(深)*(高)

1000*1100*1100 mm

外部尺寸(宽)*(深)*(高)

1237*1310*1300 mm

箱体材质

304激光焊接

外观颜色

9003灰白

重量

150 kg

箱体屏蔽效能

(未安装滤波接口时的测量值)

100 - 2000 MHz > 80dB

2000 - 3000 MHz > 80dB

3000 - 6000 MHz > 75dB

类别

指标说明

适用场景

RF耦合测试&传导测试

工作频段

0.1GHz–8GHz

屏蔽腔隔离度

0.1GHz–8GHz≧75dB

结构特征

手动侧开门-铰链式

门洞尺寸

1090*1090mm

屏蔽门密封方式

导电棉+铍铜簧片

DUT夹具

预留夹具安装底板（M4螺纹孔距150*150mm）

结构件最小寿命

≥50万次或1年

设备放置方式

40福马轮

动作方式

手动

接地电阻

≥100Ω

吸波材料

反射率<-15dB（800MHz-6GHz）

耦合天线

无

CPK指数

≥1.33

通信端口

无

供电方式

无

供气方式

无

EMI滤波接口配置

类型

SMA-SMA

USB2.0

DB9

DC香蕉座

RJ45

AC

X

数量

4

2

2

2

2

1

X

普通外部接口配置

类型

AC电源

手/自动

6mm气管插座

4mm接地柱

RS232

X

X

数量

X

X

X

X

X

X

X

接口规格

指标说明

屏蔽效能

（静态带壳实测）

USB3.0

AF母座

传输速率Max.5000Mbps，电源端DC50V  Max.3A

> 70dB 0.5-2GHz

> 70dB 2-3GHz

> 60dB 3-8GHz

USB2.0

AF母座

传输速率Max.480Mbps，电源端DC50V  Max.5A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

千兆网口

传输速率Max.1000Mbps，电源端 DC50V  Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

百兆网口

传输速率Max.100Mbps，支持802.3AT(POE+) 电源端DC50V  Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

DB9接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB9接口 (供电)

公→母

DC100V  Max.6A ，压降±0.1V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB15/VGA接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB25接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB37接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

HDMI接口

AF母座

传输速率Max.3200Mbps，电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DC接口

5.5*2.1 公座

DC100V  Max.5A  压降±0.15V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

香蕉插座H-3007

4mm*30mm

AC500V/DC1000V  Max.10A  压降±0.1V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz
