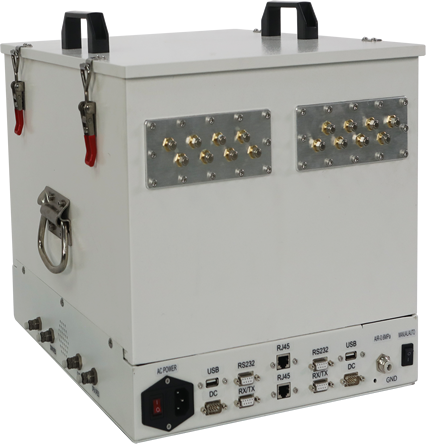

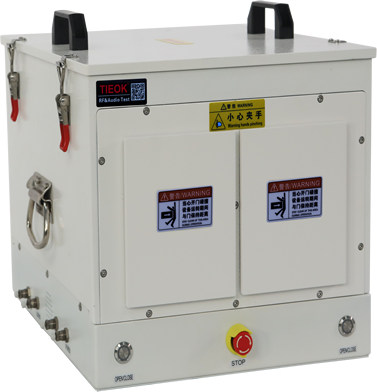

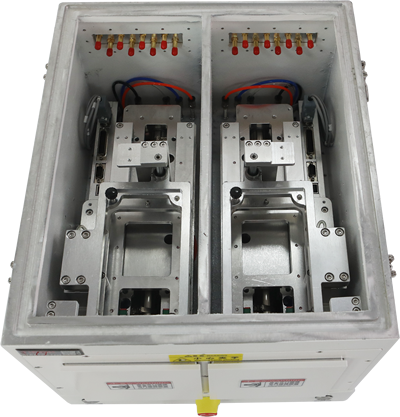

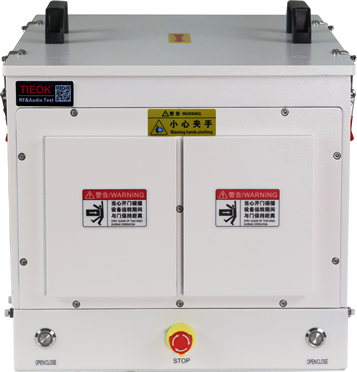

TK-C2342AW双门屏蔽箱-兼容版 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
类别 |
指标说明 |
|
操作方式 |
气动-全自动 |
|
可测最大工件(宽)*(深)*(高) |
105*190*30 mm *2工位 |
|
箱体尺寸(宽)*(深)*(高) |
400*500*370 mm |
|
屏蔽腔箱体工艺 |
铝合金整体铸造成型 |
|
外观颜色 |
9003灰白 |
|
重量 |
52kg |
|
箱体屏蔽效能 (未安装滤波接口时的测量值) |
100 - 2000 MHz > 85dB |
|
2000 - 3000 MHz > 85dB |
|
|
3000 - 8000 MHz > 80dB |
三、产品技术指标
|
类别 |
指标说明 |
|||||||
|
适用场景 |
PCBA RF传导测试 |
|||||||
|
工作频段 |
0.3GHz–5.8GHz |
|||||||
|
屏蔽腔隔离度 |
0.3GHz–5.8GHz≧75dB |
|||||||
|
结构特征 |

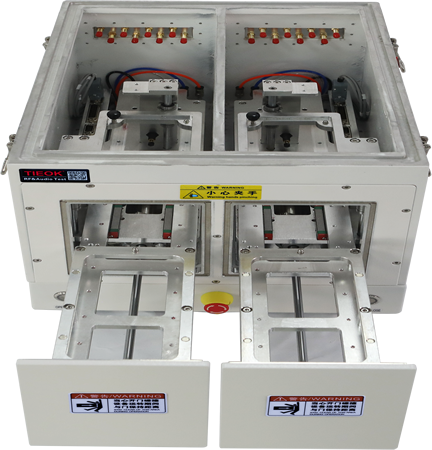

双门、双抽屉、双仓二合一（独立控制） |
|||||||
|
抽屉伸缩行程 |
250mm |
|||||||
|
DUT夹具 |
预留夹具标准安装模组，夹具本体客户自备 |
|||||||
|
结构件最小寿命 |
≥50万次或1年 |
|||||||
|
设备放置方式 |
铝板可定位底座 |
|||||||
|
动作方式 |
手动：按键 / 自动：指令 |
|||||||
|
外挂软件辅助 |
可选（可实现手动模式下的自动化作业，如自动点击测试按钮、自动判断结果、自动开门等） |
|||||||
|
接地电阻 |
≥100Ω |
|||||||
|
吸波材料 |
无 |
|||||||
|
耦合天线 |
无 |
|||||||
|
CPK指数 |
≥1.33 |
|||||||
|
通信端口 |
标准网络RJ45接口 |
|||||||
|
供电方式 |
C14品字公头/AC220V |
|||||||
|
供气方式 |
6mm插管接口/(4~6kg/cm2) |
|||||||
|
EMI滤波接口配置 |
||||||||
|
类型 |
SMA-SMA |
USB2.0 |
DB9 |
DB25 |
X |
X |
X |
|
|
数量 |
16 |
2 |
4 |
2 |
X |
X |
X |
|
|
普通外部接口配置 |
||||||||
|
类型 |
AC电源 |
手/自动 |
6mm气管插座 |
4mm接地柱 |
USB2.0 |
DB9 |
RJ45 |
|
|
数量 |
1 |
1 |
1 |
1 |
2 |
6 |
2 |
|
四、EMI滤波接口指标
|
接口规格 |
指标说明 |
屏蔽效能 （静态带壳实测） |
|
USB3.0 AF母座 |
传输速率Max.5000Mbps，电源端DC50V Max.3A |
> 70dB 0.5-2GHz > 70dB 2-3GHz > 60dB 3-8GHz |
|
USB2.0 AF母座 |
传输速率Max.480Mbps，电源端DC50V Max.5A |
> 60dB 0.5-2GHz > 70dB 2-3GHz > 70dB 3-8GHz |
|
RJ45 千兆网口 |
传输速率Max.1000Mbps，电源端 DC50V Max.3A |
> 60dB 0.5-2GHz > 70dB 2-3GHz > 70dB 3-8GHz |
|
RJ45 百兆网口 |
传输速率Max.100Mbps，支持802.3AT(POE+) 电源端DC50V Max.3A |
> 60dB 0.5-2GHz > 70dB 2-3GHz > 70dB 3-8GHz |
|
DB9接口 公→母 |
传输速率Max.4.5Mbps，电源端 DC50V Max.3A |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 70dB 3-8GHz |
|
DB9接口 (供电) 公→母 |
DC100V Max.6A ，压降±0.1V |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 70dB 3-8GHz |
|
DB15/VGA接口 公→母 |
传输速率Max.4.5Mbps，电源端 DC50V Max.3A |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 70dB 3-8GHz |
|
DB25接口 公→母 |
传输速率Max.4.5Mbps，电源端 DC50V Max.3A |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 70dB 3-8GHz |
|
DB37接口 公→母 |
传输速率Max.4.5Mbps，电源端 DC50V Max.3A |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 70dB 3-8GHz |
|
HDMI接口 AF母座 |
传输速率Max.3200Mbps，电源端 DC50V Max.3A |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 70dB 3-8GHz |
|
DC接口 5.5*2.1 公座 |
DC100V Max.5A 压降±0.15V |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 80dB 3-8GHz |
|
香蕉插座H-3007 4mm*30mm |
AC500V/DC1000V Max.10A 压降±0.1V |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 80dB 3-8GHz |
|
AC接口 品字型三脚 C14公→C13母 |
4700PF AC250V Max.20A |
> 70dB 0.5-2GHz > 80dB 2-3GHz > 80dB 3-8GHz |

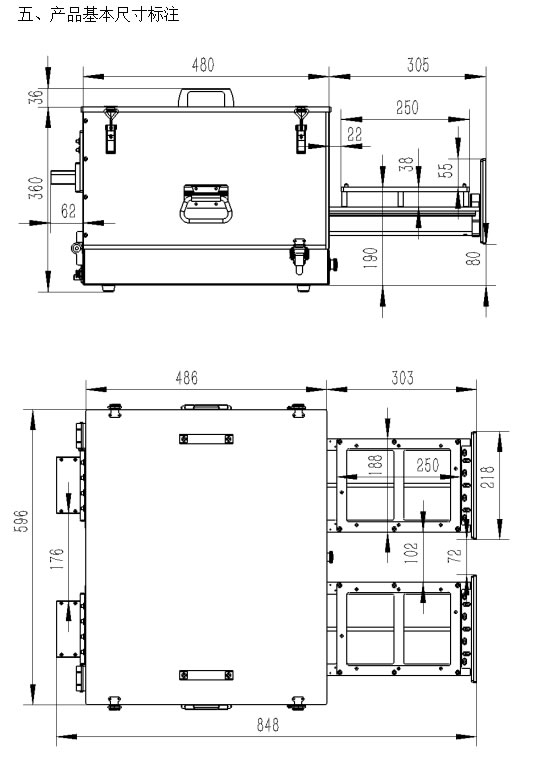

*治具载板（出厂标配）：上载板底面距下载板表面非工作状态的间距44mm，
工作状态的最小间距24mm，上载板气缸下压工作行程20mm。
六、配套夹具制作说明

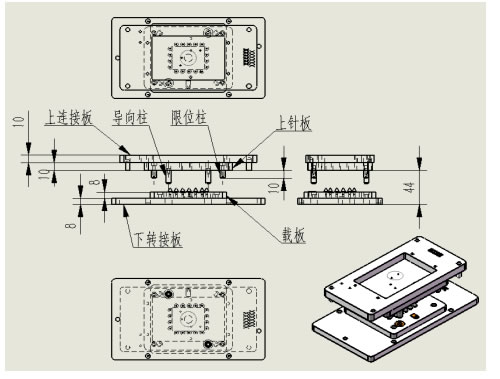

1.夹具上下模结构图

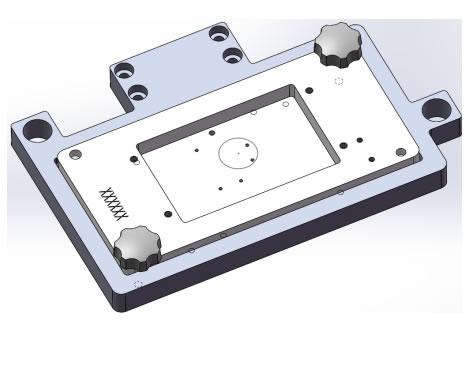

2. 夹具上模组件，夹具下模组件
压合前:上针板与下模底板距离H=44MM,
压合后:上针板与下模底板距离H=26MM

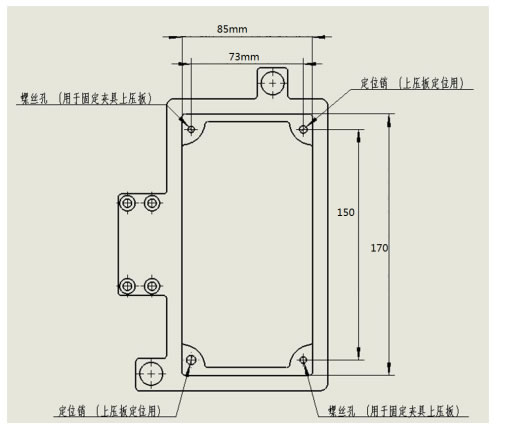

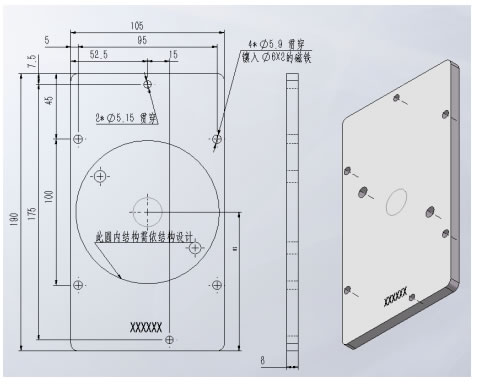

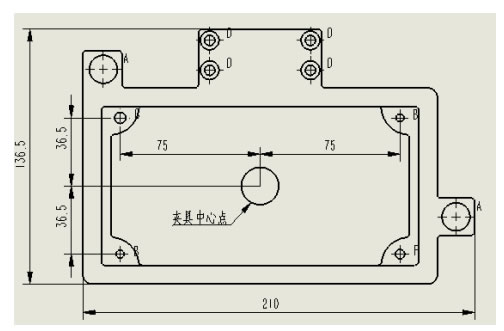

3. 夹具上压板外形尺寸及定位方式参考

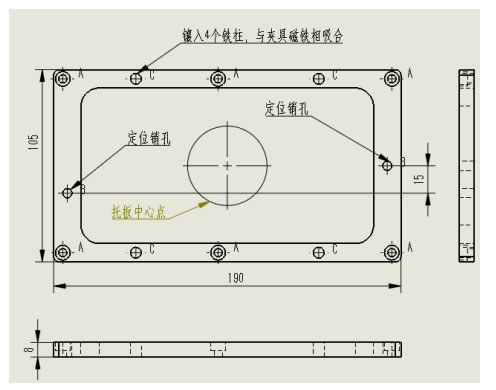

4. 夹具下托板外形尺寸及定位方式（夹具磁铁N极与屏蔽箱端S极吸合）

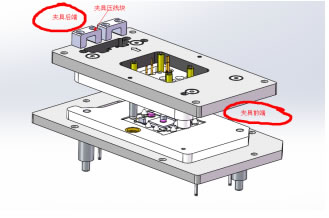

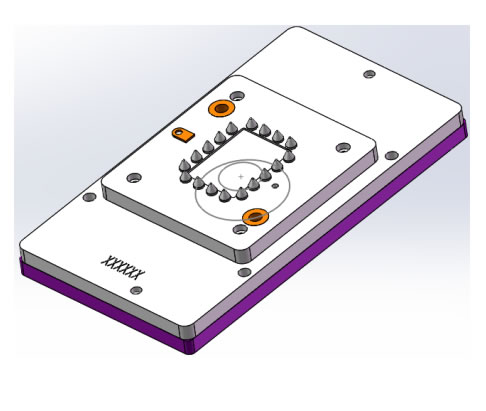

5.夹具上下模组3D配合示意图

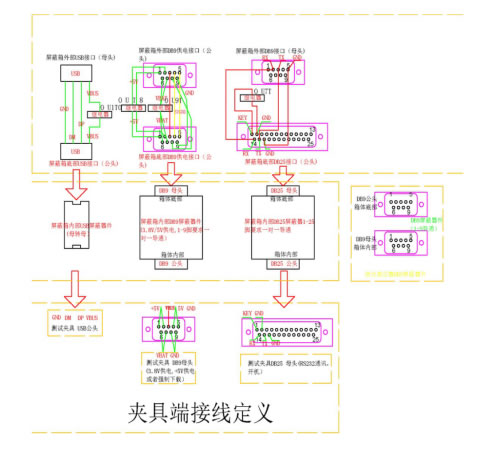

6. 夹具接线方式
A:如上针板（顶部）走线：
1. 夹具供电接口：DB9母头，线长350mm
2. 夹具USB接口：USB2.0公头，线长350mm
3. 夹具通讯接口：DB25母头，线长350mm
4. RF线材，SMA-内螺内针直头，线长300mm—350mm
B:如下针板（底部）走线：
接头与类型参考上针板，线材长度为900mm-950mm
TIEOK单片机控制标准指令-兼容版
1、串口设置:波特率：9600位/s，数据位：8位，效验位：无 ，停止位1位,周期间隔 >100ms
2. 网口设置（选配）：单片机端口工作方式：TCP Client,端口号：20108，远程PC端口：8234,静态IP：192.168.1.（51-58），目标IP：192.168.1.100；远程PC端工作方式：TCP server, 远程PC IP：192.168.1.100，端口号：8234。根据需求选择对应的连接对像IP即可通讯。
3、控制的指令（指令字符串前缀TK为起始位，后缀 RN 代表Windows下的换行定义与终止位）
|
控制指令 |
执行成功后返回 |
动作描述 |
|
TKMANUALRN |
TKMANUALOKRN |
解除按钮锁定，启动手动模式：程序启动后发送该命令解除按钮锁定，使操作员可以通过按钮控制屏蔽箱开关 |
|
TKAUTORN |
TKAUTOOKRN |
锁定按钮，启动电脑控制模式：在需要禁止操作员手动控制屏蔽箱时，发送该命令，锁定外部按钮（除急停按键外） |
|
OPEN |
OPENRN USBORN |
完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。 |
|
CLOSE |
DUT CLOSERN USBCRN |
完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。 |
|
手动关门按键 |
OPENRN USBORN |
完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。 |
|
手动开门按键 |
DUT CLOSERN USBCRN |
完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。 |
|
TKPASSRN |
TKPASSOKRN |
输出外部OK状态 |
|
TKFAILRN |
TKFAILOKRN |
输出外部NG状态 |
|
TKSTATUSRN |
TKOPENRN TKCLOSERN |
输出箱门是开启的状态 输出箱门是关闭的状态 |
|
TKSTARTONRN |
TKSTARTONOKRN |
DUT开机键电路接通 |
|
TKSTARTOFFRN |
TKSTARTOFFOKRN |
DUT开机键电路断开 |
|
TKDCONEONRN |
TKDCONEONOKRN |
DUT端DC-1路 (或强制下载)供电接通 |
|
TKDCONEOFFRN |
TKDCONEOFFOKRN |
DUT端DC-1 路(或强制下载)供电断开 |
|
TKDCTWOONRN |
TKDCTWOONOKRN |
DUT端DC-2路供电接通 |
|
TKDCTWOOFFRN |
TKDCTWOOFFOKRN |
DUT端DC-2路供电断开 |
|
TKUSBONRN |
TKUSBONOKRN |
DUT端USB线路接通 |
|
TKUSBOFFRN |
TKUSBOFFOKRN |
DUT端USB线路断开 |
|
TKRUNONRN |
TKRUNONOKRN |
测试开始状态锁定 |
|
TKTESTRN |
TKTESTONRN TKTESTIOFFRN |
输出箱子是测试中的状态 输出箱子是未测试的状态 |
|
TKWAITRN |
TKWAITONRN |
测试位置空闲 |
|
TKWAITOFFRN |
测试位置占用 |
|
|
TKFILLRN |
TKFILLOKRN |
测试位置DUT放置完成 |
|
TKNULLRN |
TKNULLOKRN |
测试位置DUT取走完成 |
|
TKALARMRN |
TKALARMOKRN |
输出启动外部报警装置 |
|
TKALARMOFFRN |
TKALARMOFFOKRN |
输出关闭外部报警装置 |
