名称: 18-40GHz双极化宽带耦合天线
型号: TK-93470C
分类: RF耦合天线
详细介绍

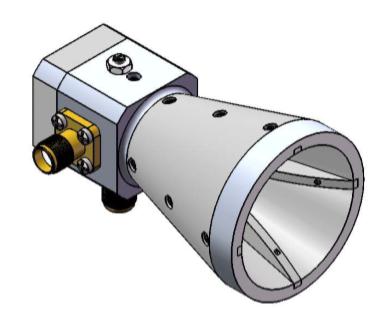

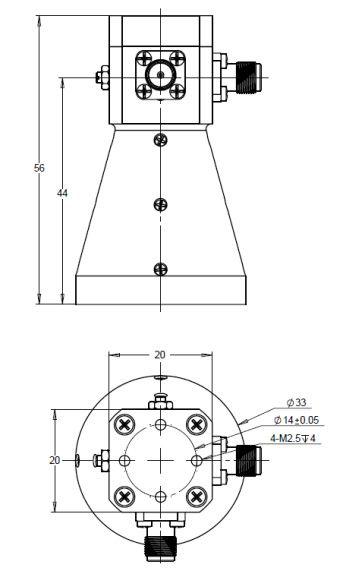

外观尺寸:




技术指标:

频率范围

18GHz-40GHz

射频接口

2.92mm-K(两个)

外观尺寸

34.2mm×34.2mm×56mm

特性阻抗

50Ω

电压反射驻波比(VSWR

2.5

端口隔离

30dB

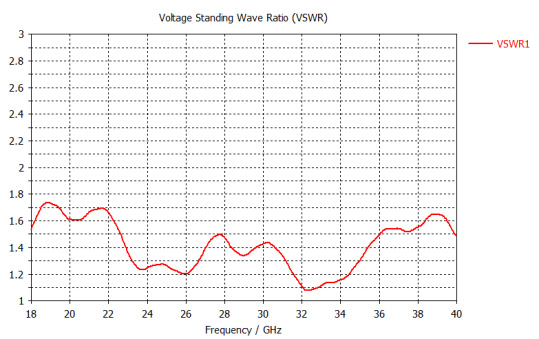

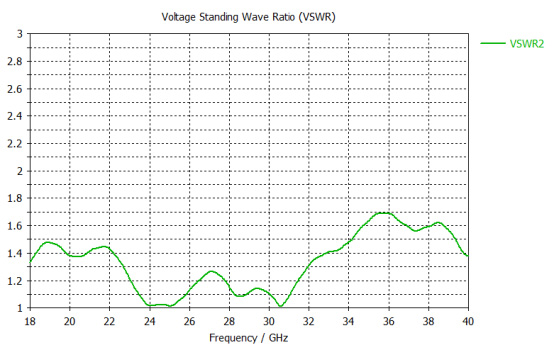

驻波测试(下图数据均为计算值):

A端口:



B端口:

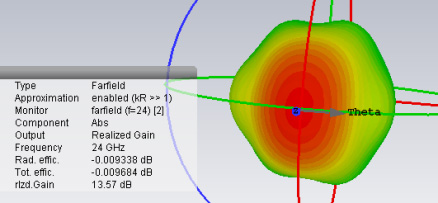

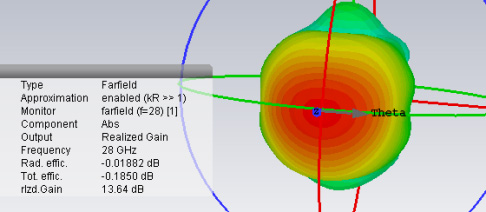

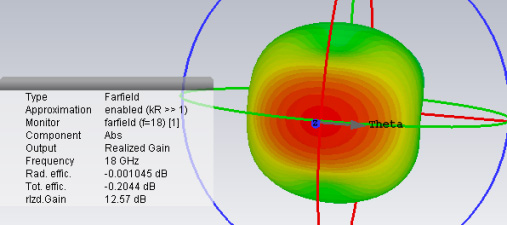

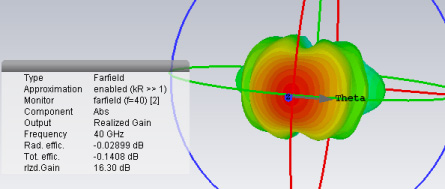

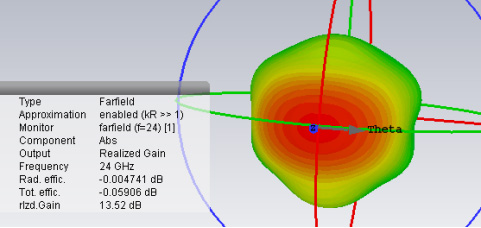

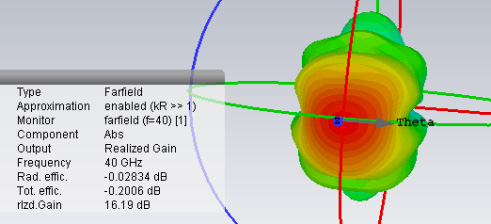

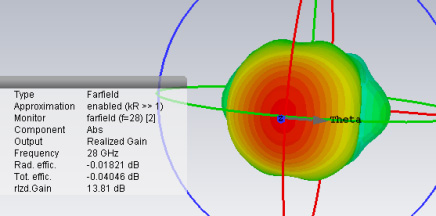

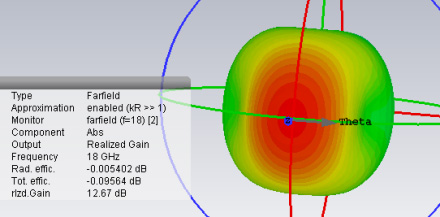

3D方向图(下图数据均为计算值):

A端口:



B端口:



辐射参数表(下表数据均为计算值):

频率

A端口增益

A端口E面波束宽度

A端口H面波束宽度

B端口增益

B端口E面波束宽度

B端口H面波束宽度

单位

dBi

°

°

dBi

°

°

18GHz

12.57

30.7

43.3

12.67

30.7

43.3

20GHz

12.81

32.2

45.5

12.95

32.2

45.5

22GHz

13.78

26.3

40.3

13.94

26.3

40.3

24GHz

13.52

28.6

41.4

13.57

28.6

41.4

26GHz

14.80

25.1

35.1

14.83

25.1

35.1

28GHz

13.64

29.8

37.0

13.81

29.6

36.9

30GHz

14.86

26.0

31.1

15.00

26.0

31.1

32GHz

15.12

23.4

31.9

15.08

23.3

31.8

34GHz

15.64

23.8

26.8

15.52

23.7

26.8

36GHz

15.70

21.6

27.2

15.59

21.5

27.1

38GHz

15.87

24.6

23.8

15.89

24.4

23.6

40GHz

16.19

20.9

23.3

16.30

20.7

23.2
