| 详细介绍 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

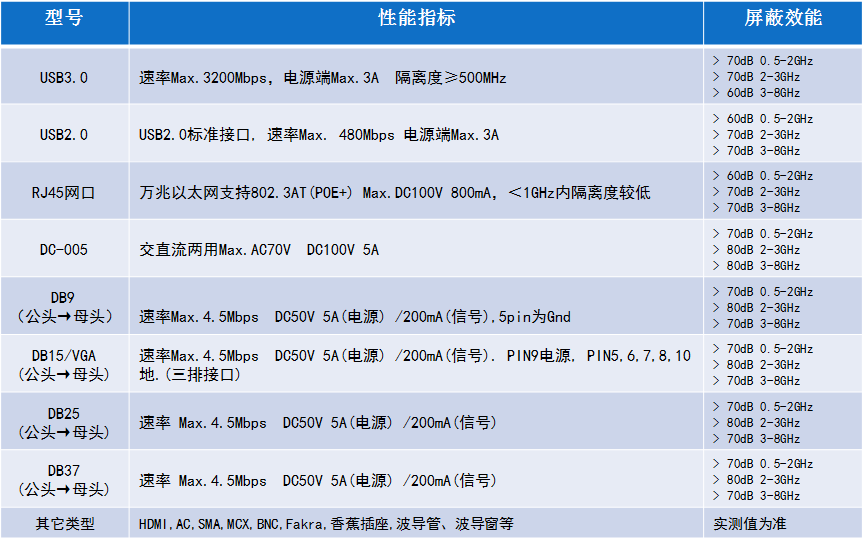

型号
性能指标
屏蔽效能
USB3.0
速率Max.3200Mbps，电源端Max.3A 隔离度≥500MHz
> 40dB 0.5-2GHz
> 50dB 2-3GHz
> 60dB 3-8GHz
USB2.0
USB2.0标准接口, 速率Max. 480Mbps 电源端Max.5A
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
RJ45网口
千兆以太网/百兆支持802.3AT(POE+) Max.DC50V 3A
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
DC-005
交直流两用Max.AC70V DC100V 5A
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
DB9
（公头→母头）
速率Max.4.5Mbps DC50V 3A(电源) /200mA(信号),5pin为Gnd
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DB15/VGA
(公头→母头)
速率Max.4.5Mbps DC50V 3A(电源) /200mA(信号). PIN9电源, PIN5,6,7,8,10地.(三排接口)
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DB25
(公头→母头)
速率 Max.4.5Mbps DC50V 3A(电源) /200mA(信号)
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DB37
(公头→母头)
速率 Max.4.5Mbps DC50V 3A(电源) /200mA(信号)
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz

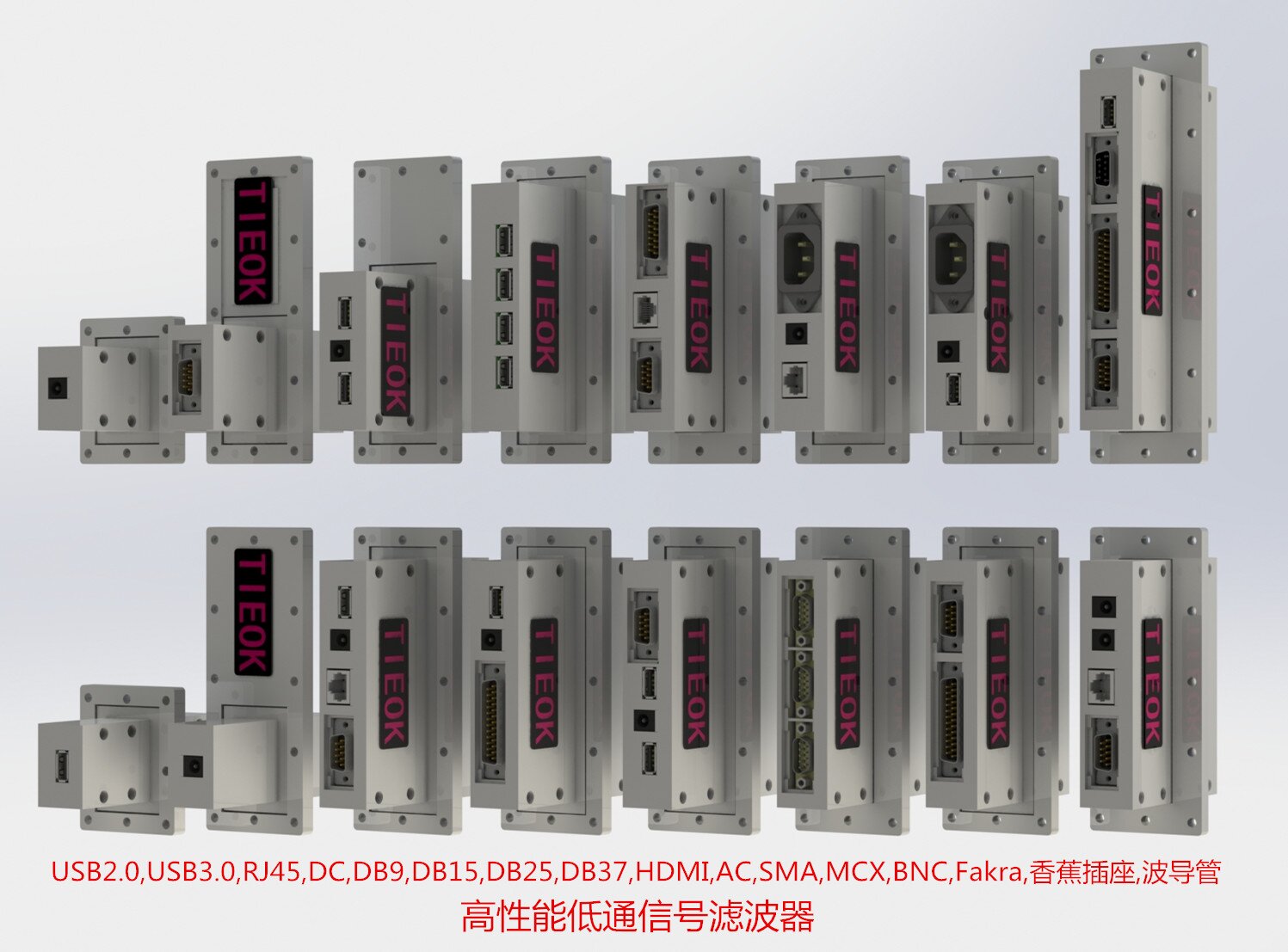

其它类型
HDMI,AC,SMA,MCX,BNC,Fakra,香蕉插座,波导管、波导窗等
实测值为准
接口规格
指标说明
屏蔽效能
（带壳实测）
USB3.0
AF母座
传输速率Max.5000Mbps，电源端DC50V Max.3A
> 70dB 0.5-2GHz
> 70dB 2-3GHz
> 60dB 3-8GHz
USB2.0
AF母座
传输速率Max.480Mbps，电源端DC50V Max.5A
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
RJ45
千兆网口
传输速率Max.1000Mbps，电源端 DC50V Max.3A
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
RJ45
百兆网口
传输速率Max.100Mbps，支持802.3AT(POE+) 电源端DC50V Max.3A
> 60dB 0.5-2GHz
> 70dB 2-3GHz
> 70dB 3-8GHz
DB9接口
公→母
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DB9接口 (供电)
公→母
DC100V Max.6A ，压降±0.1V
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DB15/VGA接口
公→母
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DB25接口
公→母
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DB37接口
公→母
传输速率Max.4.5Mbps，电源端 DC50V Max.3A
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
HDMI接口
AF母座
传输速率Max.3200Mbps，电源端 DC50V Max.3A
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 70dB 3-8GHz
DC接口
5.5*2.1 公座
DC100V Max.5A ， 压降±0.15V
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
香蕉插座H-3007
4mm*30mm
AC500V/DC1000V Max.10A 压降±0.1V
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
AC接口
品字型三脚
C14公→C13母
4700PF AC250V Max.20A
> 70dB 0.5-2GHz
> 80dB 2-3GHz
> 80dB 3-8GHz
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
